5-2 Panneau
- Présentation du panneau
La case de l’œil affiche ou masque le calque à l’aide d’un clic. Alt + clic affichera ou masquera tous les autres calques. Les objets d’un calque masqué ne s’impriment pas.
La couleur correspond à la couleur d’affichage de contour d’objets sélectionnés dans le calque.
Avec un clic dans la case, le verrou indique le verrouillage du calque et ainsi tous les objets placés dessus sont verrouillés. Alt + clic édite ou verrouille tous les autres calques.Figure: Verrouiller un calque
Le bouton Nouveau permet la création d’un nouveau calque qui se positionnera au dessus dans le panneau Calque. Avec Alt enfoncé + clic , les options du calque s’affichent avant sa création. Avec Cmd (Ctrl pour PC), le nouveau calque se positionne au-dessus du calque précédemment sélectionné et avec Cmd + Alt (Ctrl + Alt) au dessous.
Un calque sélectionné voit son nom apparaître en surbrillance ainsi qu’une plume. Si un objet du calque est sélectionné, un carré de couleur se positionne en face de la plume. Alt + clic sélectionne tous les objets du calque.Figure: La plume indique le calque sélectionné
La corbeille permet de supprimer un calque. Tous les objets d’un calque supprimé seront supprimés.

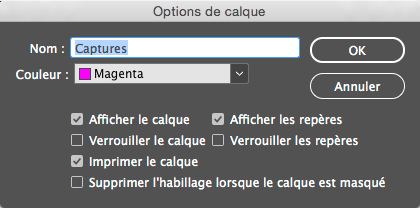

- ParamétrageUn double clic sur le nom du calque permet d’ouvrir la boîte de dialogue. Le choix de la couleur permet d’attribuer une couleur type à l’affichage des contours d’objets. L’affichage et le verrouillage du calque sont paramétrables par la suite dans le panneau calque. Cependant l’affichage et le verrouillage des repères se font ici.
